[그래프 ML] 그래프 데이터셋 - NetworkX, Network Repository, SNAP (Stanford Network Analysis Platform), OGB (Open Graph Benchmark)

목차



※ 출처 : 그래프 머신러닝 (클라우디오 스타밀레 외, 김기성·장기식 옮김)



1. NetworkX

Graph generators — NetworkX 3.2.1 documentation



2. 네트워크 저장소(Network Repository)

Network Data Repository | The First Interactive Network Data Repository

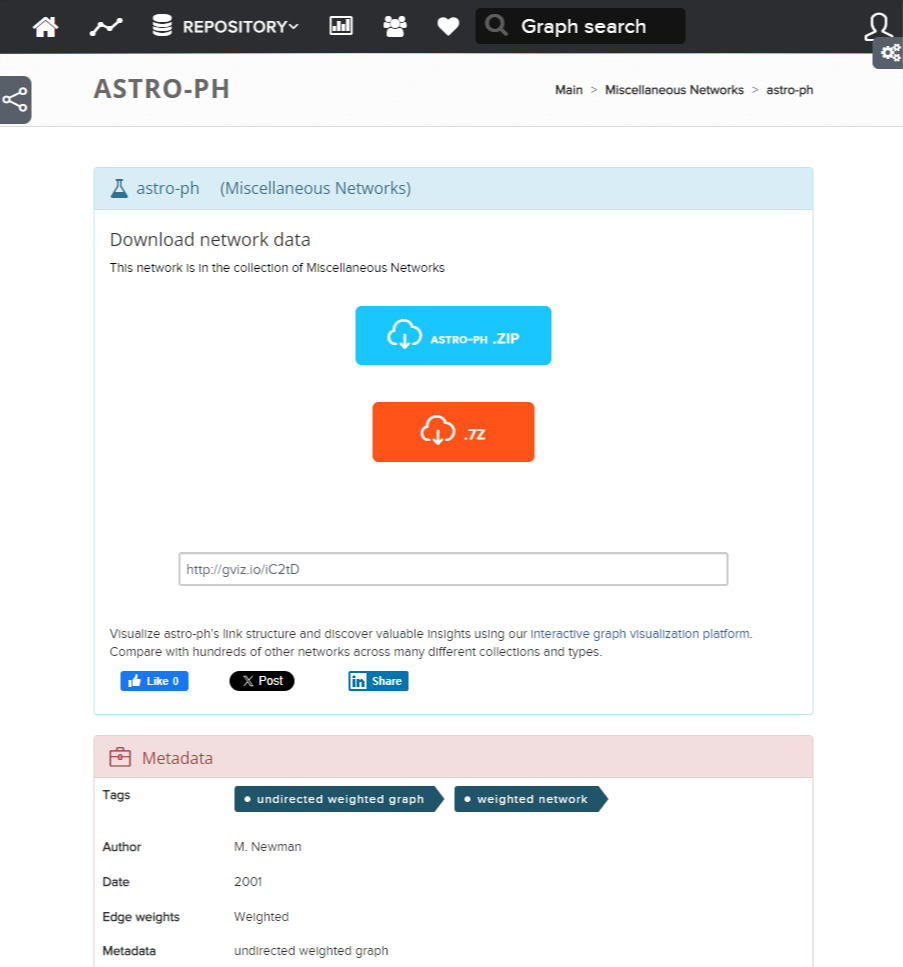

    여기서는 ASTRO-PH 그래프 데이터셋을 살펴보겠습니다. ASTRO-PH 그래프는 1993년 1월부터 2003년 4월까지 천체 물리학 분야에 게시된 arXiv 저장소에서 확인할 수 있는 과학 논문을 사용해 생성되었습니다. 위 링크를 따라 접속한 후, 검색 박스에 "ASTRO-PH"를 검색합니다. 아래와 같은 화면에서 압축파일(ZIP)을 다운로드 받고 작업할 폴더에 압축 해제를 진행합니다.

ASTRO-PH 데이터셋

ASTRO-PH 압축 해제

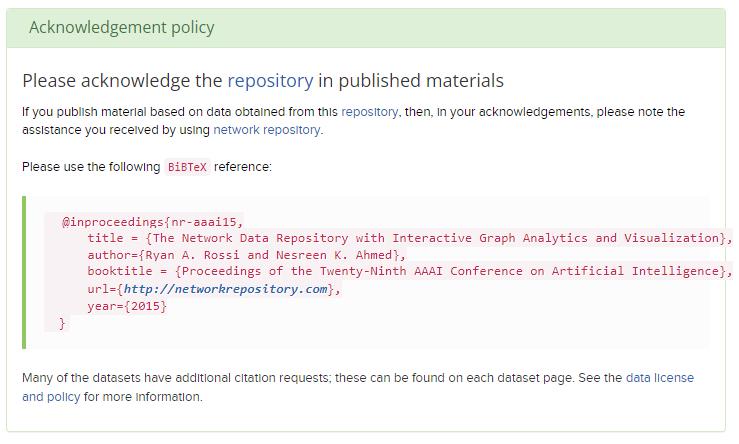

    압축파일을 풀면 위 화면과 같이 "astro-ph.mtx"라는 파일이 보입니다. 우선 이 파일은 제껴두고 아래 readme.html 파일부터 열어보겠습니다. 만약 이 데이터셋을 사용하여 출처를 밝혀야 할 일이 있을 때, 아래와 같이 작성하라는 가이드가 들어있습니다.

readme.html

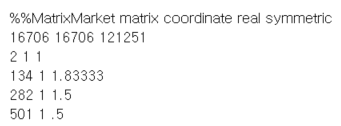

    이번에는 astro-ph.mtx 파일을 열어볼 차례입니다. 먼저, 윈도우에서 제공하는 워드패드를 사용해 파일을 열어보겠습니다. 상당히 많은 행(줄)으로 데이터가 입력되어 있습니다. 이 mtx 형식의 파일을 파이썬에서 어떻게 읽고 작업할 수 있는지 알아보겠습니다.

astro-ph.mtx 일부



2.1. MTX (Matrix Market Exchange Format) 파일 형식

* ASCII (American Standard Code for Information Interchange) 형식의 텍스트 파일을 통해 실수나 복소수 행렬, 희소 행렬을 지정하기 위한 파일 형식
  - 헤더에는 아래와 같이 시작 부분에 %%가 위치함

%%MatrixMarket matrix coordinate real symmetric



* 파이썬의 Scipy 라이브러리를 사용해 읽을 수 있음

from scipy.io import mmread
import networkx as nx


matrix = mmread("../data/network_repository/astro-ph/astro-ph.mtx")  # mtx 파일 읽기
G = nx.from_scipy_sparse_array(matrix)  # scipy matrix를 networkx 형식으로 변환

print(f"그래프 위수 (노드 개수): {G.order()}")
print(f"그래프 크기 (간선 개수): {G.size()}")

그래프 위수 (노드 개수): 16706
그래프 크기 (간선 개수): 121251



2.2. 측정지표 분석

① 매개 중심성(Betweenness Centrality), 지역 군집 계수(Local Clustering Coefficient), 노드 차수(Degree) 연산

betweenness_centrality = nx.centrality.betweenness_centrality(G)  # 매개 중심성
clustering = nx.clustering(G)  # 지역 군집 계수
degree = dict(nx.degree(G))  # 노드 차수

print(f"매개 중심성: {betweenness_centrality}")
print(f"지역 군집 계수: {clustering}")
print(f"노드 차수: {degree}")

매개 중심성: {0: 0.003160341116179179, 1: 0.0, 2: 0.0002895806033400033, 3: 0.0003601880676500333, 4: 0.0001708166540733188, 5: 0.00050286583593598, ...}

지역 군집 계수: {0: 0.06031746031746032, 1: 0, 2: 0.2, 3: 0.16666666666666666, 4: 0.49166666666666664, 5: 0.08088235294117647, ...}

노드 차수: {0: 36, 1: 1, 2: 5, 3: 4, 4: 16, 5: 17, ...}



② pandas.DataFrame으로 변환

import os
import pandas as pd


stats = pd.DataFrame({
    "betweenness_centrality": betweenness_centrality,
    "C_i": clustering,
    "degree": degree
})

os.makedirs("04_read_mtx", exist_ok=True)  # 저장할 디렉토리 생성
stats.to_csv("astro_ph_metrics.csv")  # CSV 형식으로 파일 저장
stats

           betweenness_centrality           C_i degree
0                                0.003160 0.060317        36
1                                0.000000 0.000000          1
2                                0.000290 0.200000          5
3                                0.000360 0.166667          4
4                                0.000171 0.491667        16
...                               ...             ...                     ...
16701                        0.000000 0.000000          0
16702                        0.000000 1.000000        10
16703                        0.000000 1.000000        10
16704                        0.000000 1.000000        10
16705                        0.000000 1.000000        10
16706 rows × 3 columns



③ 차수 기준 내림차순 정렬
  - 가장 큰 차수를 가진 5502번 노드가 360개의 근방으로 연결되는 것을 통해, 이 분야에서 핵심적인 인물이라는 것을 유추할 수 있음

stats.sort_values("degree", ascending=False).head()

         betweenness_centrality          C_i degree
5502                        0.011944 0.100155     360
912                          0.016902 0.100856     353
1231                        0.015462 0.092242     329
5507                        0.008890 0.121367     299
6197                        0.008748 0.116170     296



3. 스탠포드 네트워크 분석 플랫폼(SNAP; Stanford Network Analysis Platform)

SNAP: Stanford Network Analysis Project

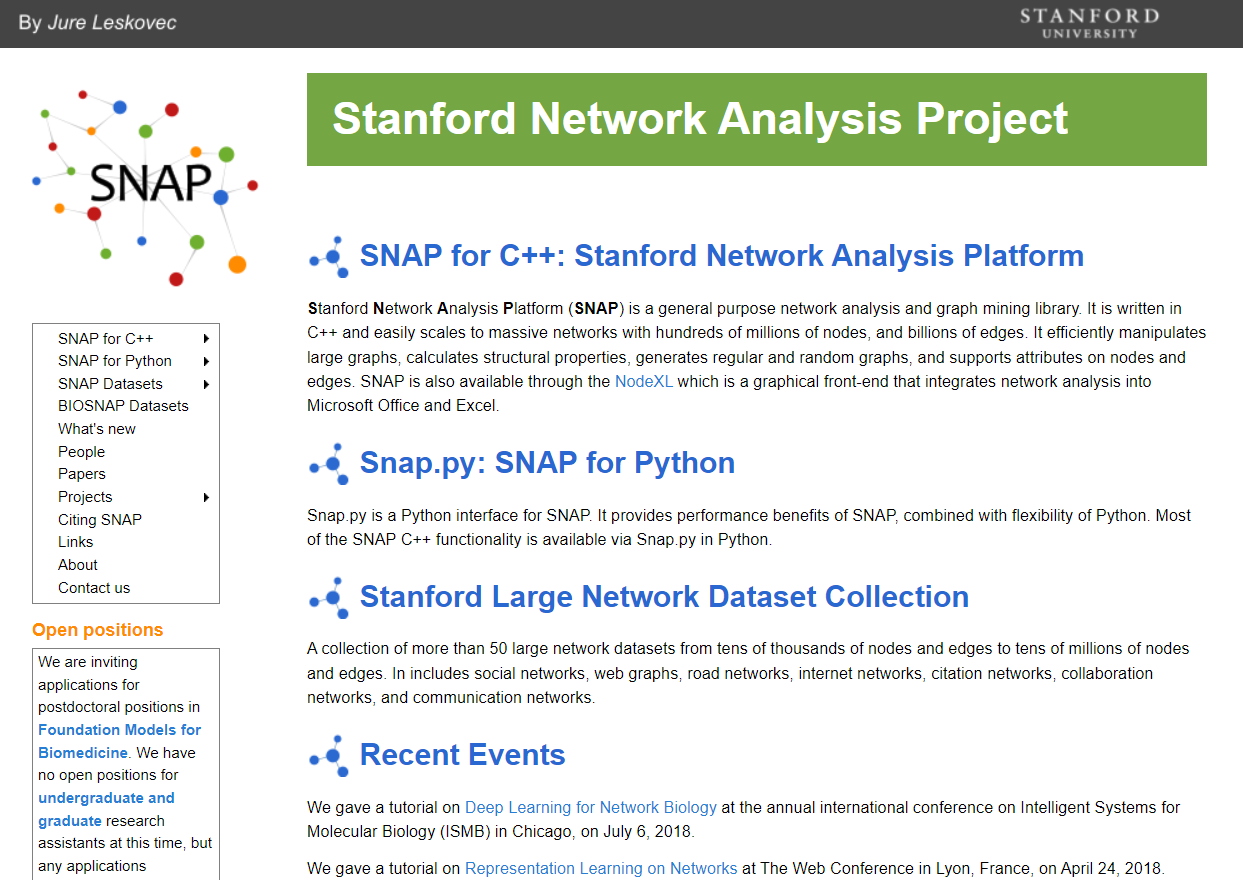

SNAP 홈페이지

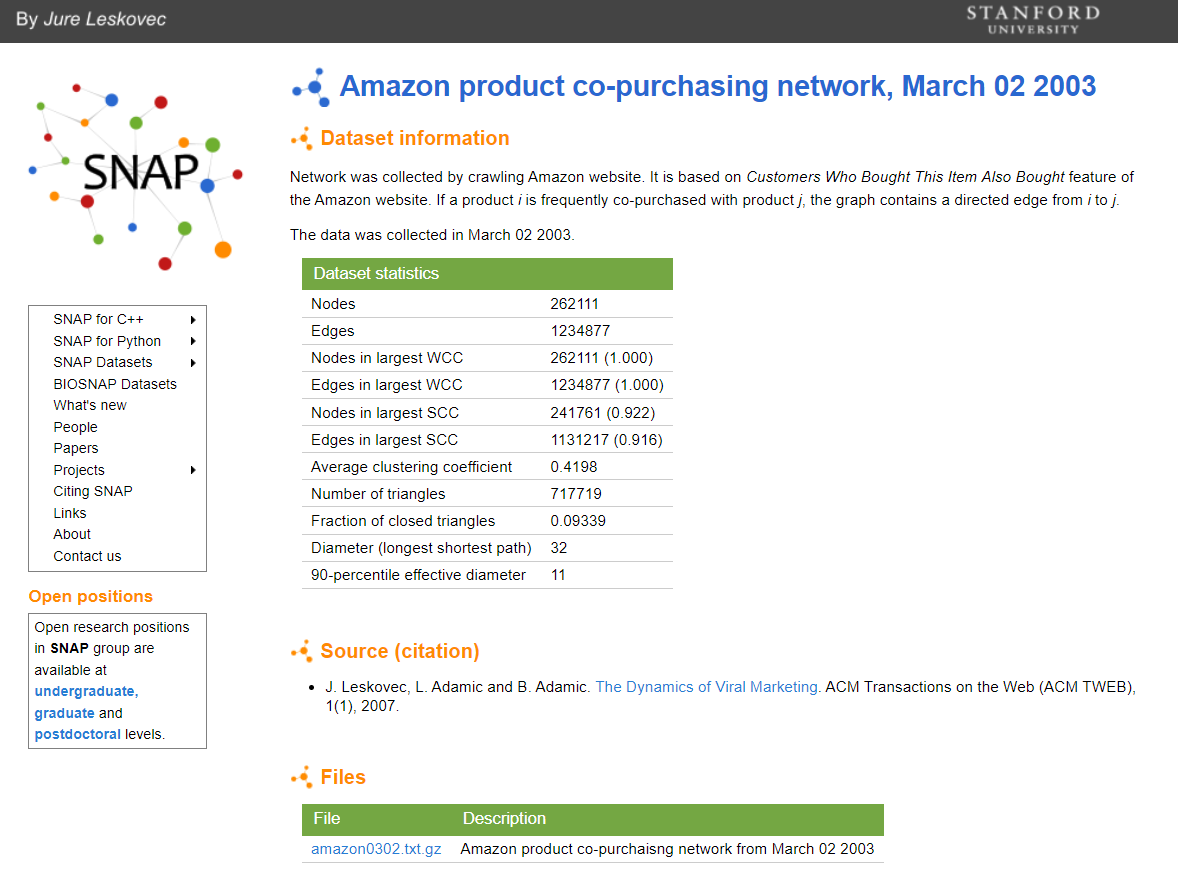

    여기서는 "amazon0302" 데이터셋을 다운로드 받아 사용하겠습니다. SNAP 홈페이지 좌측 탭 중 [SNAP Datasets]를 클릭합니다. 그리고 "Amazon networks"를 선택하면 Amazon과 관련된 여러 데이터셋을 볼 수 있습니다. 그 중 "amazon0302"를 클릭하고, 아래와 같은 페이지 하단에 있는 압축파일(.gz)을 다운로드해 압축을 풀어줍니다.

amazon0302 데이터셋 설명

amazon0302 압축 해제

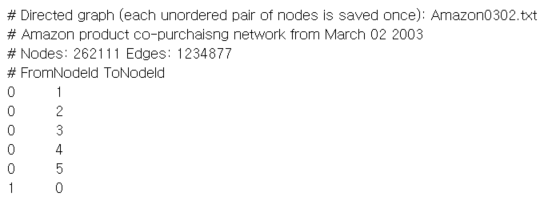

    이번에는 텍스트 파일 형식(txt)으로 그래프 데이터가 구성되어 있습니다. 워드패드를 통해 파일을 열어보겠습니다. 데이터에 대한 설명과 간단한 그래프 정보가 포함되어 있습니다. 0    1, 0    2 부분은 간선 정보를 가리킵니다.

amazon0302.txt



3.1. 파이썬 NetworkX 사용해 읽기

import networkx as nx


G = nx.read_edgelist("amazon0302.txt")



3.2. 파이썬 SNAP 사용해 읽기

 python -m pip install snap-stanford

    아래의 코드를 실행하면 SNAP 라이브러리의 무향 그래프(PNGraph) 객체를 받게 되지만, 이 객체에서 NetworkX의 기능들을 사용할 수 없습니다. 따라서 NetworkX 기능을 사용하려면, SNAP 그래프 객체를 NetworkX 그래프 객체로 변환해야 합니다.

import snap


snap_G = snap.LoadEdgeList(snap.PNGraph,  # 생성할 그래프 유형(PNGraph: 무향 그래프, TNGraph: 유향 그래프)
                      "amazon0302.txt",  # 간선 목록이 포함된 입력 파일
                      SrcColId=0, DstColId=1,  # SrcColId / DstColId: 근원(Src)/타겟(Dst) 노드 ID가 있는 열의 인덱스
                      Separator="\t")  # Separator: 입력 파일에서 필드를 구분하는 기호



3.3. 파이썬 SNAP 그래프를 NetworkX 그래프로 변환

def snap2networkx(snap_G):
    """
    snap 그래프를 networkx 그래프로 변환하는 함수

    Args:
        snap_G: snap 그래프 객체 (snap.PNGraph, snap.TNGraph 등)

    Returns:
        nx_G: networkx 그래프 객체
    """

    # networkx 그래프 객체 생성
    if isinstance(snap_G, snap.TNGraph):  # 유향 그래프
        nx_G = nx.DiGraph()
    else:  # 무향 그래프
        nx_G = nx.Graph()

    # 노드 추가
    for node in snap_G.Nodes():
        nx_G.add_node(node.GetId())

    # 간선 추가
    for edge in snap_G.Edges():
        nx_G.add_edge(edge.GetSrcNId(), edge.GetDstNId())  # 근원(Src)/타겟(Dst) 노드 ID (NId)

    return nx_G


nx_G = snap2networkx(snap_G)  # snap_G: snap 그래프, nx_G: networkx 그래프



4. 오픈 그래프 벤치마크(OGB; Open Graph Benchmark)

Open Graph Benchmark
